在企业总部大楼新建或核心办公区翻新的基建战役中，如果说大堂门禁和智慧多媒体会议室是企业的“面子”，那么总裁办周边的“核心机房（信息数据中心）”就是决定企业运转生死的“数字心脏”。
很多企业的IT总监和行政负责人在前期立项时，往往将绝大部分精力放在了服务器和存储阵列的采购上，却对机房本身的物理环境基建（即弱电图纸中的“机房工程”）缺乏深度的造价把控。 传统的机房建设思维依然停留在“铺个防静电地板，买两台机房空调，拉几根网线”的粗放时代。 这不仅会导致极高的电费损耗（PUE值严重超标），更会在后期的运维与扩容中爆发出较高的隐性成本。
作为深耕弱电顶层设计与落地的实战派，今天我们将方案撕开传统机房工程的报价包装，为您极其关键地拆解2026年企业级“微模块机房（Micro-Module IDC）”的图纸排雷指南，帮您在基建最前端锁死PUE红线与布线成本。
一、 认知降维：为什么必须方案抛弃传统散建机房？
在审核机电总包或弱电集成商提交的方案时，如果您依然在图纸上看到大面积的“下送风防静电地板”和“房间级精密空调”，请立刻打回重做。

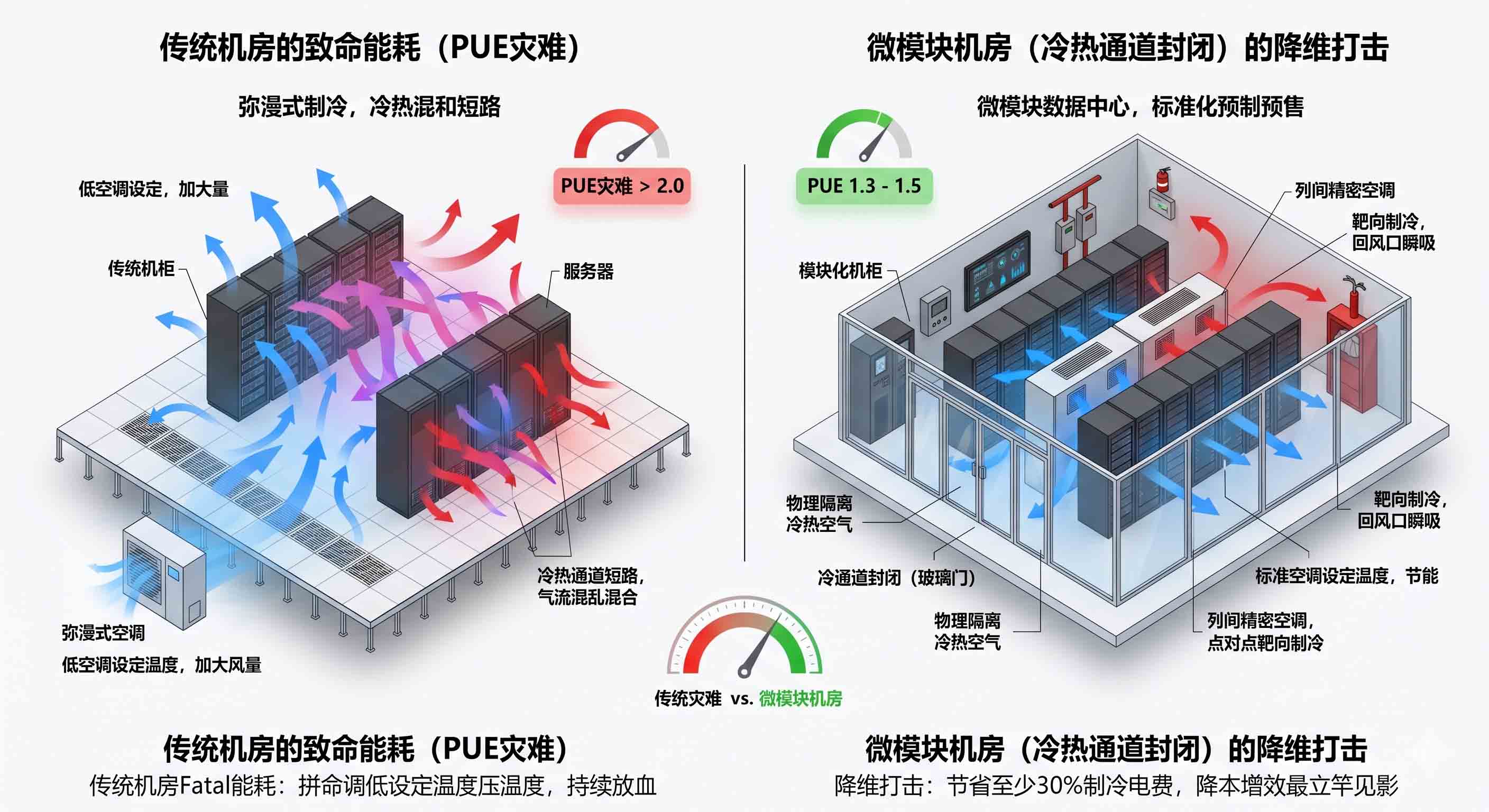

- 1. 传统机房的严重能耗（PUE严重风险） 传统机房采用的是“弥漫式制冷”。 空调将冷气吹入地板下方，再通过地板开孔逸散到整个房间，最后被服务器风扇吸入。 这种模式下，冷空气在到达机柜前就已经与环境中的热空气大量混合（冷热通道短路）。 为了压住服务器的温度，只能拼命调低空调设定温度并加大风量。 这导致传统机房的PUE值（电能使用效率）通常高达2.0以上——这意味着服务器每耗1度电，空调等配套设施也要耗掉1度甚至更多的电。 对于企业每年的后勤电费账单来说，这是无法容忍的“持续放血”。
- 2. 微模块机房（冷热通道封闭）的降维打击 现代企业总部标配的解法是“微模块数据中心”。 它在工厂内就已经完成了高度的标准化预制，将机柜、列间精密空调、UPS配电、动环监控和消防通道全部集成在一个封闭的物理柜体（或通道）内。 通过透明的玻璃门将冷热空气进行方案的物理隔离（通常采用冷通道封闭）。 冷气直接近距离吹向服务器面板，热风排入热通道被回风口瞬间吸走。 这种“点对点靶向制冷”能将机房的PUE值轻松压制在1.3至1.5之间，每年可为企业节省至少30%的制冷电费。 这就是成本与效率优化在机房基建中最立竿见影的落地。
二、 PUE与精密空调选型：图纸深化的生死线
微模块机房最核心的造价差异与性能瓶颈，集中在“精密空调”的选型上。 甲方在招投标时必须死守以下两个技术参数红线：
- 1. 必须指定“列间级（In-Row）精密空调” 在微模块的招标清单中，一定要核对空调的形式。 千万不要用传统的“房间级下送风空调”去配合冷通道。 列间空调是直接镶嵌在IT机柜中间的（通常宽300mm或600mm），它的出风口距离服务器进风口不到半米。
- 防坑指南： 评标时不仅要看制冷量（KW），更要看风机的类型。 必须强制要求配置EC风机（电子换向电机）与直流变频压缩机。 虽然初期设备采购价略高，但EC风机能够根据服务器的实时负载（发热量）进行无级调速，低负载时转速自动下降，其省电效果对长期PUE的贡献是决定性的。
- 2. 制冷冗余设计：拒绝“裸奔”的N模式 机房空调绝不能只按正好满足负载的功率来配，一旦宕机，机房会在15分钟内温度过载导致核心业务全线瘫痪。 图纸设计必须至少采用N+1（甚至2N）的冗余轮值架构。 例如总负载需要2台列间空调，必须采购3台，且要求动环系统支持这3台空调“定时轮换主备状态”，均衡设备老化时间，减少单点故障。
三、布线成本管控：向“线缆瀑布”说再见
机房布线（综合布线系统）是报价单中水分极大、且最容易在后期引发隐性增项的重灾区。 如果前期图纸没有强制规范网络拓扑架构，机柜背面将变成一团无法梳理的乱麻。

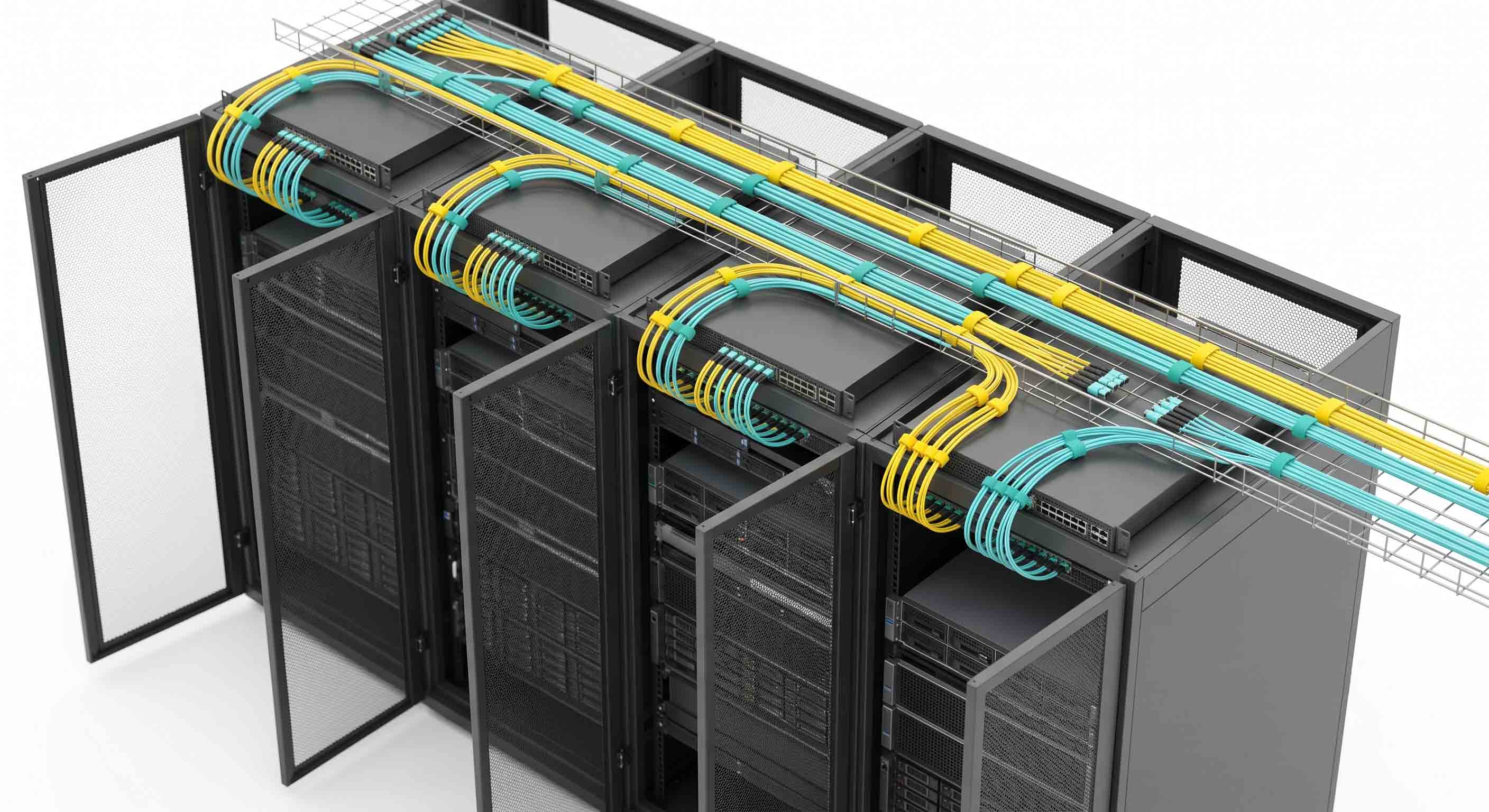

- 1. 坚决采用ToR（柜顶交换）架构 传统的EoR（列头交换）架构会将所有机柜的服务器网线，跨越整个房间拉到列头的网络机柜中。 这就需要采购海量的长线缆，并在机柜顶部架设极其庞大且昂贵的强弱电走线桥架。
- 甲方对策： 强制要求总包方采用ToR（Top of Rack，柜顶交换）网络架构。 在每一个IT机柜的顶部放置一台汇聚交换机。 服务器只需通过1至2米的极短跳线连接到本柜顶部的交换机，然后柜顶交换机再通过几根高带宽光纤上联至核心交换区。 这不仅让综合布线的材料与人工费用骤降40%，更方案消灭了机房后期的理线噩梦。
- 2. 引入MPO/MTP预端接光纤 在微模块的主干链路招标中，强烈建议淘汰传统的现场熔接光纤工艺。 现场熔接不仅施工周期长，且对工人的手艺要求极高，稍有不慎就会导致光衰过大。 应在BOM（物料清单）中指定使用MPO/MTP高密度预端接光缆。 这种线缆在无尘车间已经完成了高精度的打磨和端接，到了机房现场，IT实施人员只需像插U盘一样“即插即用”，不仅极大缩短了工期，更将布线质量的不可控风险降到了零。
四、 刺破灰产：动环API勒索与消防界面漏项
微模块机房不是一个铁盒子，它必须与大楼的物业设施进行极度严密的逻辑联动。 这里的“界面漏洞”是弱电总包后期要求签证加钱的超级黑洞。
- 黑洞一：动环监控的“封闭私有云”勒索 机房内的温湿度、漏水绳、UPS状态全靠“动环监控主机”采集。 很多低价中标的机柜厂家，其附带的动环主机采用极其封闭的私有协议。 当企业IT总监要求将机房数据推送到企业自己的大屏或微信报警群时，厂家就会借机勒索高额的“二次开发定制费”。
- 关键对策： 招标文件中必须设下霸王条款：“动环监控系统必须支持且免费开放标准北向接口（如SNMP v3、Modbus TCP或JSON/HTTP RESTful API），且必须无条件配合甲方第三方平台的联调。” 做不到这一条，一票否决。

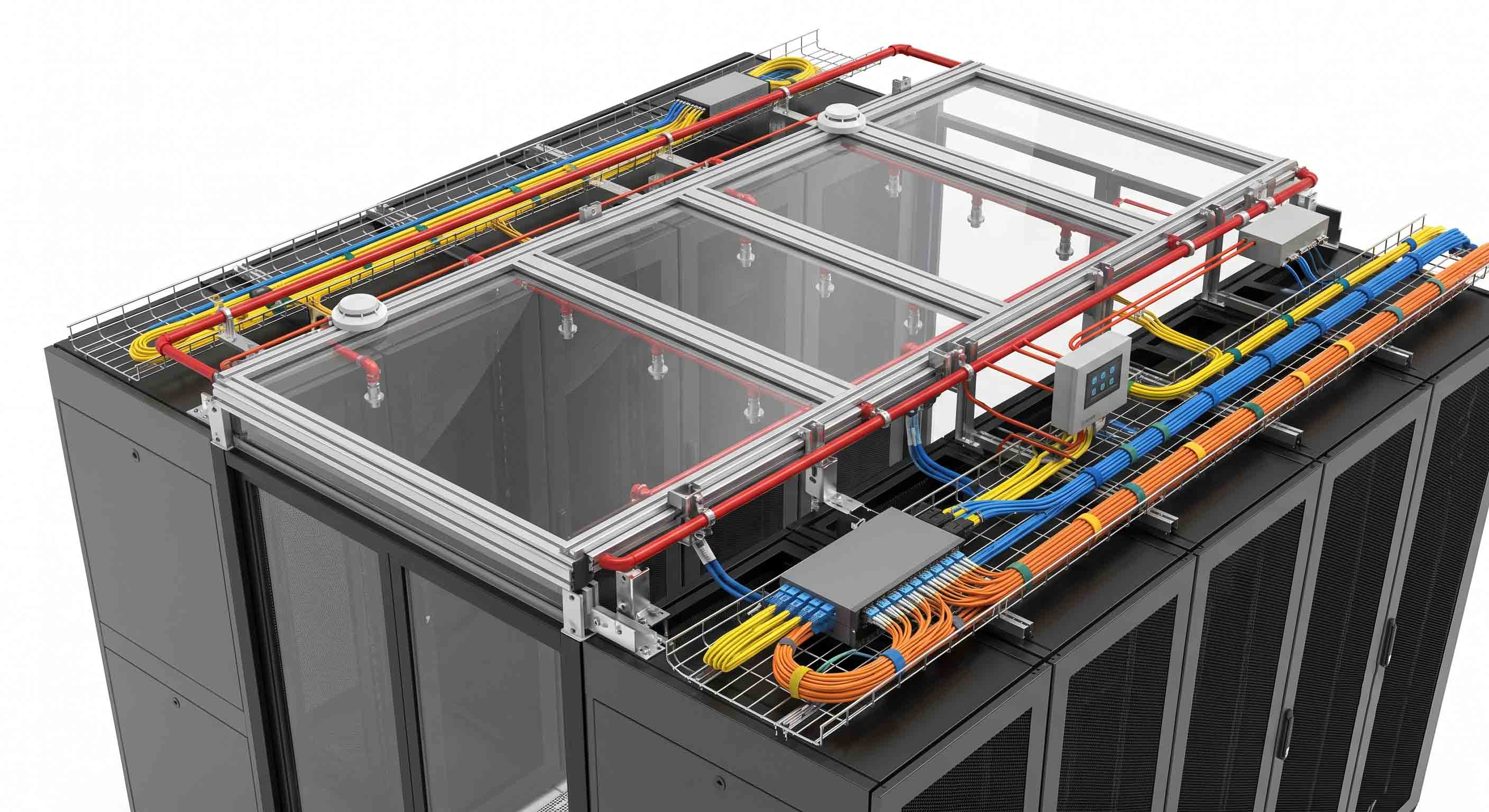

- 黑洞二：与大楼七氟丙烷气体灭火的“三不管地带” 微模块机房顶部通常有机械翻转天窗。 一旦发生火灾，天窗必须在七氟丙烷气体喷洒前自动打开，让灭火气体灌入冷通道。 但这牵涉到消防、弱电机房和强电三个专业。 总包图纸经常漏掉连接消防报警盘与微模块天窗电磁铁的那根“联动控制线”。 到了验收时发现天窗打不开，三个单位互相扯皮。
- 关键对策： 在机电界面划分矩阵表中必须写明：由消防单位预留无源干接点模块，弱电总包负责敷设控制线并完成联合测试。 界面清晰，责任到人，绝不给后期增项留口子。
Q1：总裁办的面积很紧张，微模块机房对楼层承重有要求吗？
答： 这是严重点！ 传统的普通办公楼面承重通常只有2.0~2.5kN/㎡（约200-250公斤/平米）。 而满载UPS电池组与高密度服务器的微模块机柜，其局部荷载往往高达8.0~10.0kN/㎡以上。 在项目立项之初，必须找原大楼土建设计院进行楼面结构验算，图纸深化时必须包含专业的“槽钢散力架支撑方案”或碳纤维加固方案。 绝不能在未加固的情况下直接盲目上柜。
Q2：为了省钱，机房备用供电只买便宜的工频UPS可以吗？
答： 不推荐。 2026年的主流是模块化高频UPS主机配合锂电池组。 传统工频UPS体积庞大、发热严重且转换效率低。 模块化UPS不仅支持“热插拔”在线维修，且在低负载下的能效依然能保持在95%以上。 同时，相较于沉重且寿命仅3-5年的传统铅酸电池，新一代机架式磷酸铁锂电池不仅占地面积小了70%，其循环寿命更长达10年，是从全生命周期（TCO）角度实现真正成本与效率优化的终极选择。
Q3：企业以后可能会搬家，微模块机房能带走吗？
答： 这正是微模块架构相比传统散建机房的一大核心商业优势。 传统机房的防静电地板、吊顶和房间级空调在搬迁时基本报废，沉没成本极高。 而微模块IDC是标准化的拼装结构。 企业如果面临换楼搬迁，只需将线缆拔出，拆解封闭通道和机柜组件，打包运到新办公区重新拼装即可。 整个物理资产的保值和重复利用率高达80%以上，完美契合企业的敏捷资产管理策略。
网络与机房项目交付前复核
网络和机房是多个弱电子系统共用的底座，设计要同时考虑带宽、安全、供电、散热和故障恢复。
- 核对接入、汇聚、核心、无线和设备物联网的分区边界。
- 验证PoE预算、上联带宽、链路冗余、UPS和端口告警。
- 交付拓扑、IP地址、端口、光纤芯序、账号和变更记录。
设计输入、计算模型与工程核验
针对《微模块机房建设指南：前期图纸如何把控精密空调PUE与布线成本？》，本节重点校核机房IT负载、制冷、配电损耗与连续运行边界。所有数值均为方案测算示例，不是特定客户项目数据，也不能替代施工图深化与现场签证。
1. 参数边界表
| 设计输入 | 测算条件 | 项目复核要求 |
|---|---|---|
| 总输入计量边界 | UPS、制冷、照明及辅助系统 | 深化设计时以点位表、设备数据表和现场条件复核 |
| IT设备功率 | 208 kW（示例） | 深化设计时以点位表、设备数据表和现场条件复核 |
| 机柜平均功率 | 5 kW/柜（示例） | 深化设计时以点位表、设备数据表和现场条件复核 |
| 温湿度抽测周期 | 5 min（示例） | 深化设计时以点位表、设备数据表和现场条件复核 |
| 冗余方式 | 按业务连续性确认 | 深化设计时以点位表、设备数据表和现场条件复核 |
2. 核心公式与算例
PUE = 数据中心总输入电量 ÷ IT设备电量
方案测算示例：同一计量周期总输入电量为100单位、IT设备电量为68单位，则PUE约为1.47；必须使用同边界、同时段的分项计量结果复核。
3. 工程拓扑示意
4. 现场证据与交付资料
- IT与总输入分项电表的同周期读数
- 冷热通道温湿度及机柜功率抽测记录
- UPS旁路、制冷故障与主备切换演练记录
- 与本篇主题一致的竣工配置、账号交接、备份版本和问题闭环记录
证据说明：本文列出的是应取得的现场证据与验收资料，不宣称已经获得某一真实项目的照片或记录。引用真实案例前，应完成客户授权与敏感信息脱敏。
5. 标准依据
- GB 50174《数据中心设计规范》
- GB 50462《数据中心基础设施施工及验收规范》
标准适用范围及现行版本应由项目设计、审图和建设单位结合所在地要求最终确认；设备参数以厂商正式数据表和送审资料为准。
FAQ（常见问题）
Q1：带宽是否按端口速率直接相加？
答：不建议。应以业务并发数、单业务峰值码率、协议开销和冗余系数测算，并分别校核接入上联、核心交换和出口链路。
Q2：链路冗余是否等于设备简单堆叠？
答：不是。冗余还要验证双上联路径、生成树或多活机制、供电域隔离、配置同步以及单链路故障时的收敛时间。
Q3：旧线缆可以直接利旧吗？
答：应先完成链路长度、衰减、串扰、端接质量和标签准确性测试，再根据业务速率和 PoE 功率等级决定是否利旧。
结语
《微模块机房建设指南：前期图纸如何把控精密空调PUE与布线成本？》能否落地，关键不在于堆叠功能，而在于把设计输入、计算边界、接口责任和验收证据逐项闭环。建议在方案、深化、实施和交付四个阶段复用本文的参数表与核验清单，并将每次变更同步到图纸、配置和测试记录。
