建筑智能化控制架构解析：集中式与分布式如何选择

在楼宇控制项目里，集中式和分布式并不是“老方案”和“新方案”的简单对比。真正需要判断的是：控制器离设备多远、网络中断时系统要不要继续运行、后期改造会不会反复拆线，以及谁来负责调试和维护。

先给结论：单栋、点位集中、控制边界清楚的建筑，集中式方案更容易控制初期成本；楼层多、机电分区分散、需要分期施工或后续扩展的项目，分布式方案通常更容易把故障限制在局部。最终选型应以点位表、控制逻辑、网络拓扑和运维能力为依据，不能只看设备单价。

先看结论：按建筑边界做选择

这张表只能帮助项目启动阶段缩小范围。正式方案仍应回到点位数量、控制回路、通信协议、弱电间位置和消防联动边界。

集中式控制：管理简单，但要认真处理单点风险

集中式架构把主要控制逻辑放在中央控制器或控制柜中，现场传感器、执行器通过总线或专用线缆接入。它的优点是控制逻辑集中、调试路径直观，点位表和控制柜之间也比较容易对应。对于机房集中、设备数量有限的办公楼或小型配套建筑，这种方式往往足够实用。

• 控制柜数量少，设备台账和备件管理相对简单；
• 逻辑集中，修改联动关系时不需要逐个现场节点排查；
• 机房距离现场设备较远时，线缆数量、桥架空间和抗干扰要求会明显上升；
• 中央控制器、主干通信或控制柜电源出现问题时，影响范围可能覆盖整个区域。

集中式方案不是不能做冗余，而是冗余成本通常集中在中央设备、通信链路和电源侧。设计阶段要把备用控制器、UPS、旁路手动操作和故障报警写进方案，而不是在验收前临时补救。

分布式控制：把控制逻辑放回设备附近

分布式架构将控制器、I/O模块或智能执行单元按楼层、机房、租户区或机电系统进行划分。现场节点先完成本地控制，再通过网络向上层平台提供状态、报警和能耗数据。网络短时中断时，节点是否能够保持基本控制，是判断方案质量的关键。

• 现场线缆更短，设备分区和桥架组织通常更清晰；
• 单个节点故障的影响范围较小，便于分区排查；
• 节点数量增加后，地址规划、固件管理、网络安全和备件管理会变得重要；
• 上位机画面正常，不代表现场控制一定正常，调试必须覆盖本地逻辑和断网状态。

分布式不等于所有设备都要上云，也不等于所有末端都需要独立IP。控制层、管理层和数据平台层应按实际需要分层，避免为了联网而增加没有运维价值的节点。

四个工程条件，决定架构是否能落地

故障边界

先画出“哪个设备出问题，会影响哪些设备”的故障树。冷站、机房、门禁和消防接口等关键区域，不能只用一条主干链路承载全部控制。分区的价值在于限制故障范围，而不是增加设备数量。

网络和协议

明确控制网络是否独立、是否经过核心交换机、是否需要VLAN、时间同步和访问控制。BAS、照明、能耗和平台集成可以共享数据，但不应默认共享全部控制权限。协议转换也要记录数据点方向、刷新周期、异常值和恢复策略。

施工和调试

集中式方案重点检查线缆编号、屏蔽接地、控制柜端子和回路对应关系；分布式方案还要增加节点地址、网络端口、固件版本、断网运行和批量替换测试。两类方案都需要在设备安装前冻结点位表和控制逻辑版本。

运维能力

如果项目没有专人维护网络和控制器，节点越多不一定越好。方案中应交付设备清单、网络拓扑、控制逻辑备份、密码交接、故障代码和更换步骤，而不是只交一套平台账号。

四类项目的选型思路

• 新建办公楼：先按楼层和机电系统划分控制区，再比较集中柜到现场的线缆成本。
• 旧楼改造：优先核查原有管线、弱电间位置、设备协议和停机窗口，分布式节点不应成为重新布线的代名词。
• 园区或多单体项目：楼宇内部可以分布式，楼宇之间通过明确的边缘网关和平台接口汇聚，避免把所有实时控制都放到园区中心。
• 连续运行要求高的区域：先定义断网、断电和控制器故障时的最低运行状态，再反推是否需要冗余和本地手动控制。

验收时不要只看平台画面

1. 按点位表逐点核对传感器、执行器、控制逻辑和报警状态。
2. 断开上位机或管理网络，确认现场基本控制是否按设计继续运行。
3. 模拟控制器、交换机、通信链路和电源故障，记录影响范围及恢复时间。
4. 检查控制柜端子、线缆标签、屏蔽接地、备用电源和柜内散热。
5. 导出最终程序、参数、网络地址、协议映射和变更记录，作为运维交付物。

延伸阅读

• 智慧建筑智能照明系统究竟是什么？弱电IoT架构与能耗双控方案
• 智慧园区弱电系统包含哪些？15大核心系统详解与招投标配置要点
• 弱电系统整体架构解析：从现场设备到 IBMS 集成平台

设计输入、计算模型与工程核验

针对《建筑智能化控制架构解析：集中式与分布式如何选择》，本节重点校核系统边界、接口完成率、可用性目标与分阶段验收。所有数值均为方案测算示例，不是特定客户项目数据，也不能替代施工图深化与现场签证。

1. 参数边界表

2. 核心公式与算例

接口完成率 η = 已通过验收接口数 ÷ 计划接口总数 × 100%；A = MTBF ÷ (MTBF + MTTR)

方案测算示例：接口“连通”不等于完成，需同时验证字段、方向、周期、权限、异常和恢复；可用性则应结合故障间隔与平均修复时间持续统计。

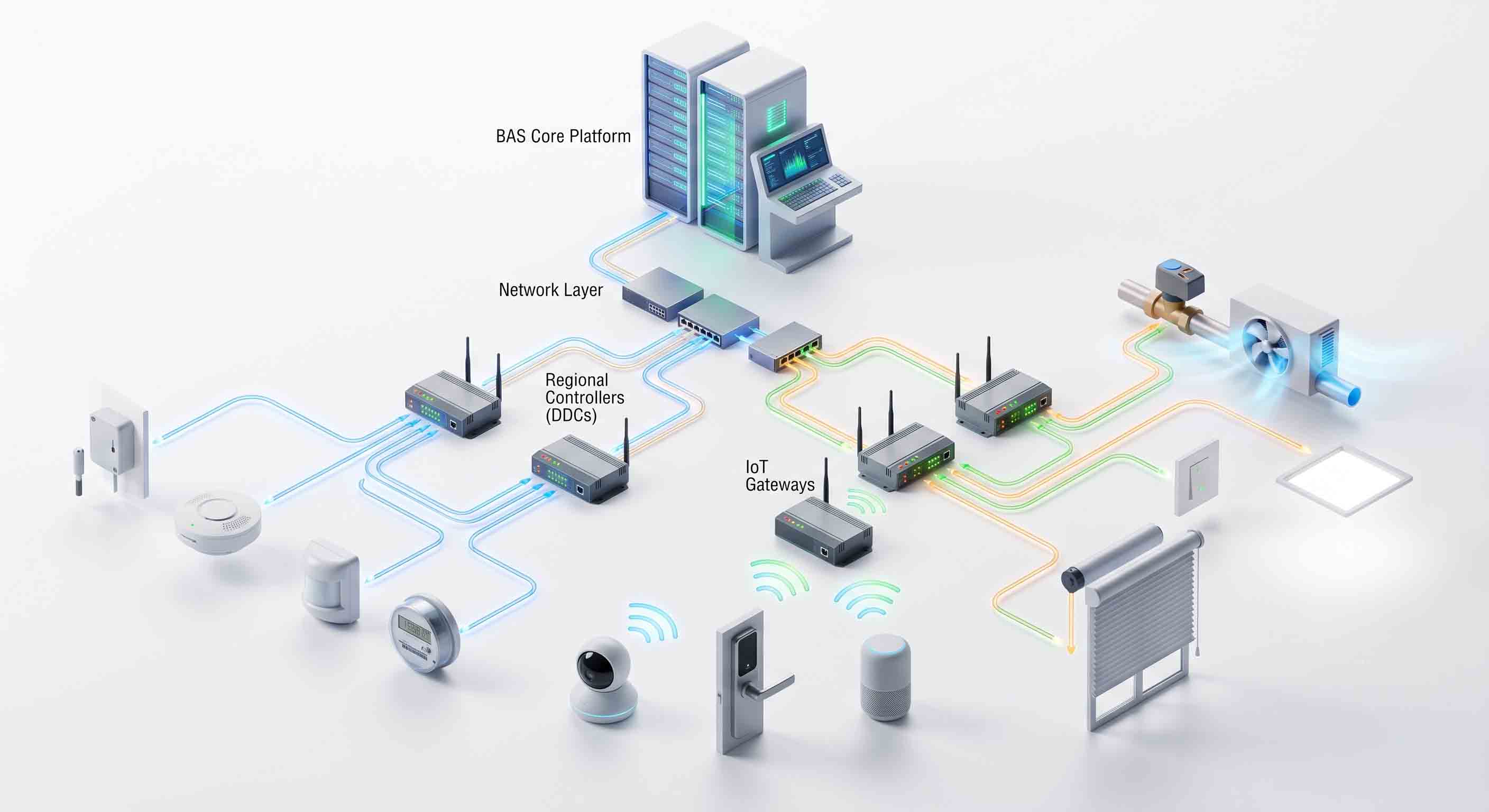

3. 工程拓扑示意

4. 现场证据与交付资料

• 系统边界表、接口清单与责任矩阵
• 数据字典、控制权限和异常降级记录
• 分阶段联调、可用性统计与问题闭环记录
• 与本篇主题一致的竣工配置、账号交接、备份版本和问题闭环记录

证据说明：本文列出的是应取得的现场证据与验收资料，不宣称已经获得某一真实项目的照片或记录。引用真实案例前，应完成客户授权与敏感信息脱敏。

5. 标准依据

• GB 50314《智能建筑设计标准》
• GB 50339《智能建筑工程质量验收规范》
• GB 50311《综合布线系统工程设计规范》

标准适用范围及现行版本应由项目设计、审图和建设单位结合所在地要求最终确认；设备参数以厂商正式数据表和送审资料为准。

FAQ（常见问题）

集中式一定比分布式便宜吗？

不一定。集中式设备数量可能较少，但远距离线缆、桥架、控制柜和施工调试成本会增加；分布式设备增加后，网络、地址和备件管理又会产生新成本。应按完整交付成本比较。

分布式控制是否必须使用全IP设备？

不必须。很多项目仍会使用现场总线、I/O模块和边缘控制器，再由网关或控制器向平台提供数据。关键是控制边界、协议映射和维护方式清楚。

旧楼改造应该先换控制器还是先查管线？

先做现场勘测和点位核对。原有线缆、设备协议、机房空间和停机条件没有确认前，直接确定设备型号，后面很容易出现接口不匹配或施工范围失控。

结语

《建筑智能化控制架构解析：集中式与分布式如何选择》能否落地，关键不在于堆叠功能，而在于把设计输入、计算边界、接口责任和验收证据逐项闭环。建议在方案、深化、实施和交付四个阶段复用本文的参数表与核验清单，并将每次变更同步到图纸、配置和测试记录。
