在现代三甲综合医院或大型专科医院的新建院区基建中，门诊大厅是整座医院吞吐量的方案枢纽。 为了极大提升患者的就医体验，并实现医院导诊人力的成本与效率优化，一排排密集的自助挂号机、缴费机、化验单打印终端已经成为医疗基建的标配。
然而，令人遗憾的是，国内很多耗资数亿的新建院区在投入使用的第一周，就遭遇了“滑铁卢”——患者排起长龙，自助机频繁“转圈圈”、刷不出医保卡甚至集体断网死机。 医院信息科（IT部门）在紧急排查后往往会发现，这绝不是机器本身的质量问题，而是前期弱电顶层设计时，对海量终端“高并发、瞬时峰值”的底层网络带宽带载测算出现了严重失误。
作为长期主导医疗智能化系统设计的实战团队，今天我们将为您深度拆解门诊大厅网络瘫痪的底层逻辑，并提供一套久经考验的高并发网络规划与设备选型指南，帮基建总指挥从源头拔除这颗“隐形地雷”。
一、 拒绝“平均主义”：警惕高并发下的“微突发丢包”
很多弱电设计师在做医院网络带宽概算时，习惯用简单的“平均带宽”来敷衍了事。 比如他们认为：一台自助机平时只发送一点文本指令，平均只需要几百KB的流量，那么50台机器用一个千兆交换机方案绰绰有余。 在三甲医院的真实场景中，这种极其外行的计算逻辑是严重的。
- 早高峰的“微突发流量”风暴： 每天早晨的8:00至9:30，是门诊大厅的方案业务高峰期。 此时，大厅内上百台自助终端几乎在同一时间向HIS（医院信息系统）核心数据库和PACS（影像归档和通信系统）发起极高频率的并发请求。 患者打印的高清B超单、同步医保局的实时结算接口数据，会在瞬间形成庞大的“微突发数据流”。 这种低时延涌现的海量数据包，其峰值往往是平均流量的几十倍甚至上百倍。
- 击穿缓存与TCP/IP丢包： 如果楼层弱电间的汇聚交换机性能孱弱，这种微突发流量会在一瞬间填满交换机端口的包缓存（Buffer）。 一旦缓存溢出，交换机就会采取最粗暴的动作——直接丢弃数据包（TCP/IP丢包）。 前端机器表现出来的就是：挂号界面卡死、医保扣费异常（钱扣了没出单），甚至直接引发严重的医患纠纷。
二、 核心网络拓扑重构：万兆上行与大缓存的硬性标准
要降低高峰期瘫痪的风险，新建院区的弱电网络拓扑规划必须从传统的“千兆到桌面”全面升级为能够承载极端峰值的吞吐架构。 在进行招投标设备选型时，必须死死咬住以下三大硬性指标：
- 汇聚层交换机的“大缓存”强制要求： 对于集中部署超过50台以上自助终端的门诊核心区域（服务岛），其对应的弱电汇聚交换机绝不能使用廉价的普通企业级设备。 在技术规格书中必须明确要求：交换机必须标配大容量的深度包缓存（Deep Buffer）能力。 只有缓存足够大，才能在微突发流量洪峰袭来时，将数据包暂时排队存放，而不是直接丢弃。

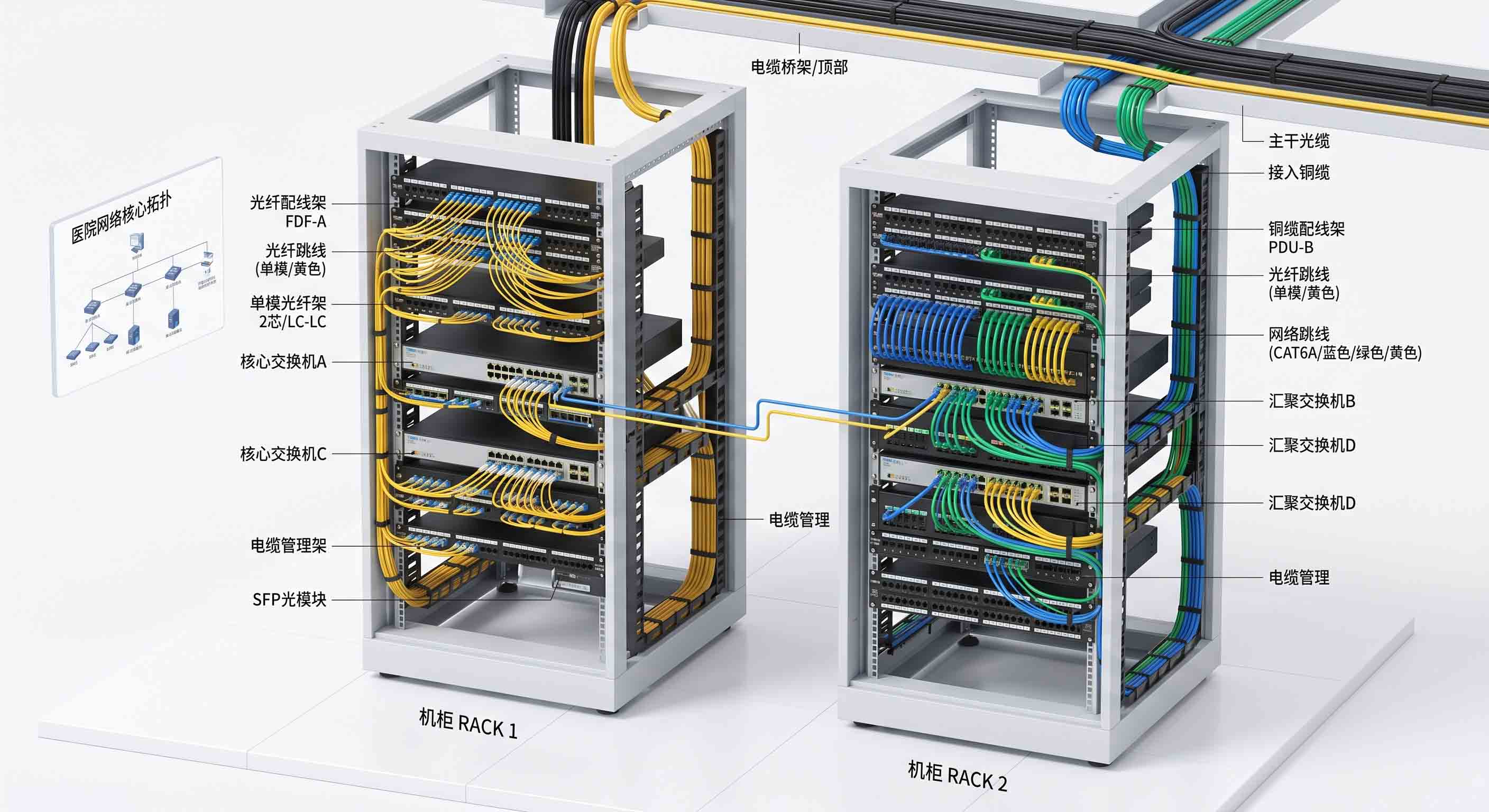

- 核心链路的“万兆（10G）光口上行”： 千兆上行在三甲医院的核心业务区已经捉襟见肘。 门诊大厅的汇聚交换机连接至核心数据中心（机房）的上行链路，必须强制标配万兆（10G）或40G光口。 这是确保海量影像数据从内网服务器瞬间下发到前端打印终端的高速公路，绝不能有任何物理瓶颈。
- VLAN逻辑隔离与QoS“救护车通道”： 在网络逻辑层面，必须为门诊缴费、挂号等涉及资金结算的业务终端划分独立且高度安全的VLAN（虚拟局域网），并配置最高优先级的QoS（服务质量）策略。 这意味着，当医院内网流量极度拥挤（例如后勤在下载大文件或监控在调取录像）时，挂号缴费业务的数据包能够享受类似“救护车通道”般的方案特权，强行优先转发，绝不与普通的办公网络抢占带宽。
三、 降维赋能：全光网(POL)在大型院区的应保留应用
针对占地广袤、单体建筑面积巨大的新建三甲院区，越来越多的医院基建处开始采用全光网（POL，无源光局域网）技术来实现底层的低碳节能与应保留带宽。
- 突破物理距离与施工极其简便： 门诊大厅往往拥有极高的挑高和极其宽广的平面面积，如果采用传统网线，很难在100米的限制内找到合适的空间建立弱电间。 通过POL架构的光纤到端（FTTD）部署，光纤可以直接拉至门诊大厅中间的“自助服务岛”。 利用纯物理的无源分光器（ODN），一根细小的极速主干光纤即可为数十台终端提供稳定且几乎没有上限的带宽支撑。
- 医疗环境下的“方案抗干扰”： 医院是一个极其特殊的电磁环境。 大型核磁共振（MRI）、CT机等重型放射设备在启动时，会产生极其强烈的电磁脉冲。 传统铜缆网线极易受到这种电磁干扰（EMI），导致网络信号畸变丢包。 而全光网采用的是玻璃光纤传输光信号，天生免疫任何级别的电磁干扰，确保了医疗核心数据的方案安全与通道畅通。
四、 物理隔离与隐蔽工程：不可触碰的红线
除了带宽算力，门诊大厅自助机的弱电施工还牵涉到极其敏感的信息安全与用电安全，这是基建验收时的“一票否决项”。
- 医保专网的方案物理隔离： 医院的自助机涉及到海量患者极其敏感的个人医疗隐私以及庞大的医保资金结算。 其底层的弱电网络必须与提供给病患家属上网的“公共Wi-Fi网络”进行极其严格的内外网物理隔离。 必须通过不同的光纤物理路由、独立的交换机硬件矩阵，方案阻断外部黑客通过大厅Wi-Fi渗透进医院HIS核心库的任何可能路径。

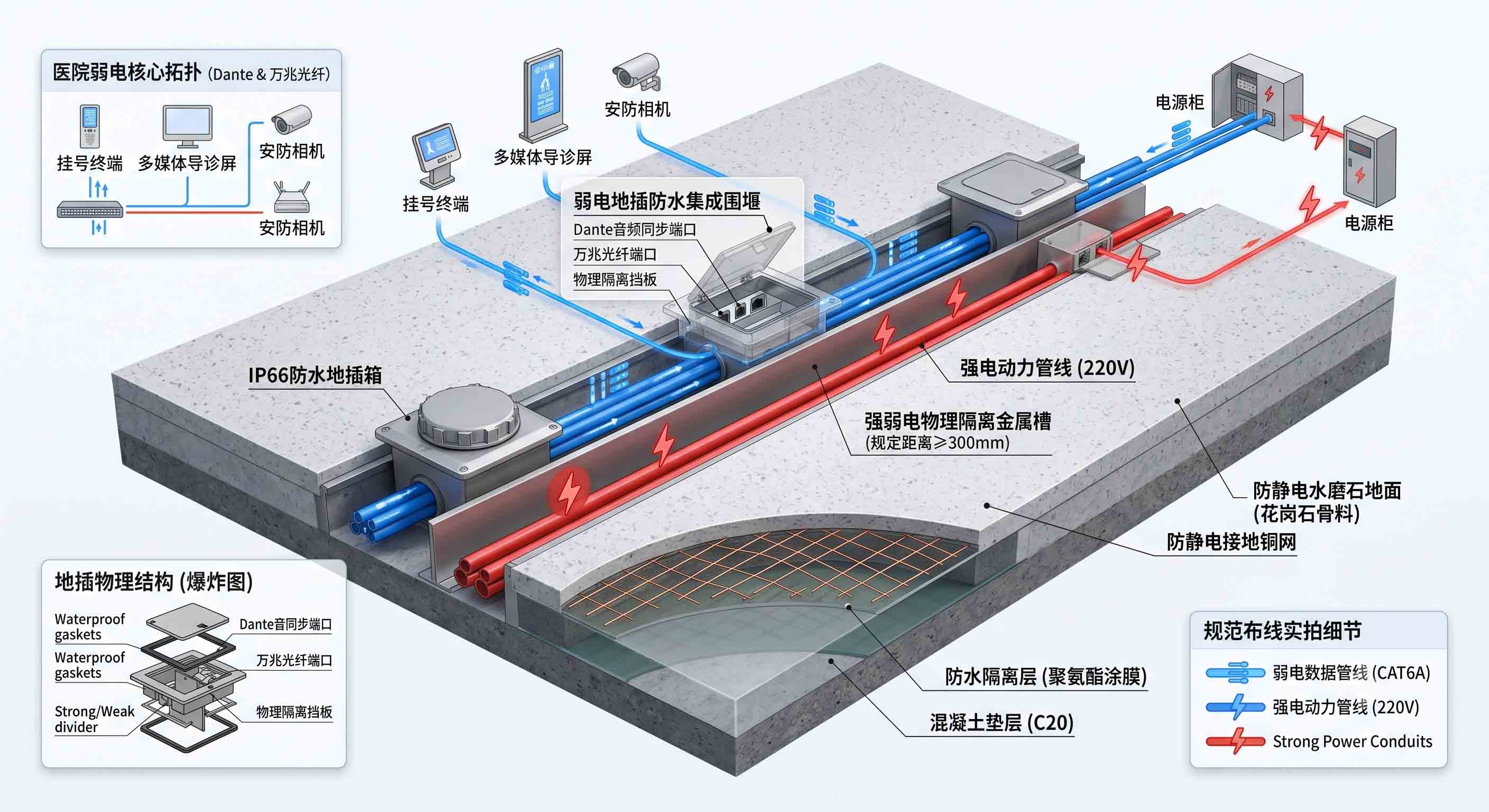

- 弱电地插的防水与漏电防范： 门诊大厅是人流最密集、保洁阿姨拖地最频繁的区域（经常有大量水渍）。 如果前端自助终端采用地面走线，必须在土建浇筑期精准预埋带防水胶圈的防静电金属线槽与重型防水地插。 强弱电线缆必须在地插网络节点处做好严密的物理隔离挡板。 一旦发生积水漏电，不仅会烧毁昂贵的自助终端主板，漏电产生的杂波更会顺着网线严重干扰整个大厅的网络信号，甚至引发严重的医疗业务停摆。
智慧方案深化：自助终端并发带宽测算
方案边界说明：以下参数为设计测算示例，用于说明核算方法，不代表特定客户项目实绩。正式设计须以现场勘测、经确认的需求书、设备数据表和现行标准为准。
假设门诊大厅部署 60 台自助终端，业务高峰同时活跃比例按 60%，每台终端峰值业务带宽按 2 Mbit/s，再预留 30% 协议与突发余量，则终端业务带宽约为 60 × 60% × 2 × 1.30 = 93.6 Mbit/s。该结果不能直接作为上联端口结论；还需叠加系统升级、影像调阅、日志回传和其他业务，并按故障场景校核双上联、核心交换和出口链路。设计时应分别定义平均响应、峰值并发和故障切换指标。
工程图与现场证据核验清单
- 经确认的需求书、系统点位表和设备数据表；
- 系统拓扑图、平面点位图、管线路由图及关键节点大样；
- 现场勘测照片、原系统配置导出和可利旧设备测试记录；
- 容量、带宽、供电、能耗或投资回报计算书；
- 联动测试、故障演练、竣工配置和验收记录。
标准依据
可结合《智能建筑设计标准》GB 50314、《综合布线系统工程设计规范》GB 50311、网络安全等级保护及医疗信息系统相关现行标准。 标准适用性及版本应由项目设计、审图和建设单位结合所在地要求最终确认。
相关方案：医院后勤驾驶舱、核心交换与安全分区、综合布线系统结构
五、 医院弱电网络高并发规划常见问题解答（FAQ）
Q1：医保专网频繁波动导致终端结算很慢，弱电层面能解决吗？
答： 很多时候结算慢不是医院内部网络的问题，而是通往市医保局的外部运营商专线发生了拥堵。 弱电架构层面可以通过在核心机房前置部署“应用交付控制器（ADC）或高端链路负载均衡设备”来优化。 当设备检测到主用医保专线延迟过高或丢包时，能低时延智能切换至备用运营商链路，从而极大提升前端自助机的结算成功率。
Q2：门诊大厅的设备经常需要移机或增减，全光网(POL)架构方便调整吗？
答： 非常方便，甚至优于传统网线。 前端的光猫终端（ONU）体积非常小巧，可以隐藏在自助机的内部底座中。 如果遇到机器位置微调或新增，只需在前端分光器上多插一根光纤跳线即可，核心机房的配置会自动下发（即插即用），及时不需要像传统网络那样重新从楼层弱电间费力地拉设长距离网线。
Q3：医院招标时，集成商报的千兆交换机和带大缓存的万兆交换机差价巨大，这笔钱能省吗？
答： 方案不能省！这属于典型的“丢西瓜捡芝麻”。 一台核心业务瘫痪引发的医患纠纷赔偿、挂号费流失以及巨大的负面舆情，其代价远远超过几台高端交换机的差价。 对于三甲医院这类具有极高社会责任的公共设施，核心网络的交换算力必须留有至少30%的性能冗余，这是不可逾越的基建底线。
结语
交付前复核：
医疗场景要把连续运行、人员安全、网络隔离和运维响应放在同一张验收表里，不能只看设备是否上线。
- 核对门诊、病区、医技和后勤区域的点位边界与优先级。
- 验证高峰并发、断网、断电和关键设备故障时的降级策略。
- 把权限、日志、告警响应和交接班责任写入运维流程。
